Herramientas de seguridad para electricistas

HERRAMIENTAS MANUALES PARA ELECTRICISTAS

Habitualmente se confunde las herramientas propias de electricistas con toda aquella que lleva los mangos aislados. Las herramientas específicas para aquellos profesionales que se dedican al montaje y reparación de circuitos eléctricos llevan una doble o triple protección aislante. Se denominan herramientas de seguridad porque permiten trabajar con tensión aunque se recomienda siempre que sea posible trabajar en las instalaciones eléctricas sin tensión. Deben cumplir con la norma EN 60900:

Norma 60900:2012. Fuente: AENOR

Las herramientas manuales más utilizadas son las siguientes:

Juego de destornilladores (varilla con boca vaciada mejor que boca forjada): puntas habituales: plana o recta (3, 4, 6,5 mm), phillips (estrella o cruz: PH1 y PH2) y pozidriv (PZ1 y PZ2).

Destornilladores. Fuente: todotecnologia-eso.blogspot.com.es

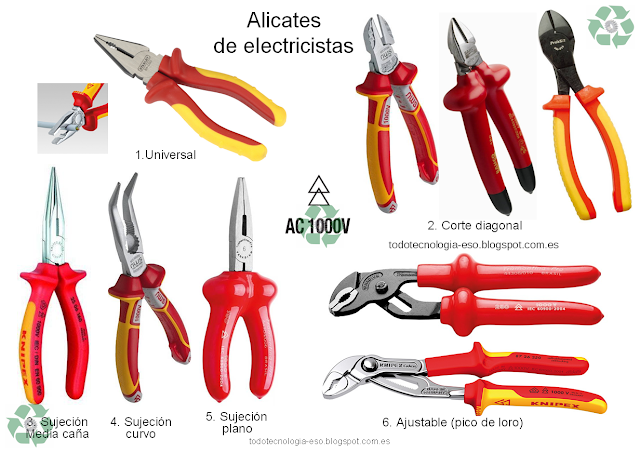

Juego de alicates (pinzas): universal, corte diagonal y corte frontal, sujeción (planos, boca curva, redonda y media caña o semicircular) y ajustables (pico de loro, tenazas de canales o de cremallera):

Alicates para electricistas. Fuente: todotecnologia-eso.blogspot.com.es

Alicates pelacables
Alicates para terminales.

Alicates pelacables para electricistas. Fuente: todotecnologia-eso.blogspot.com.es

Alicates cortacables:

Alicates cortacables. Fuente: todotecnologia-eso.blogspot.com.es

Tijeras de electricista
Cortante (cúter o exacto) / cuchillo de electricista. La navaja de electricista no se utiliza para trabajos con tensión.

Cuchillos y Tijeras de seguridad para electricidad. Fuente: todotecnologia-eso.blogspot.com.es

Sierra de arco

Arcos de sierra. Fuente: todotecnologia-eso.blogspot.com.es

Llaves: fijas, hexagonales (Allen), estrella, llaves de vaso, carraca, llaves de tubo y ajustables:

Llaves aisladas para electricistas. Fuente: todotecnologia-eso.blogspot.com.es

Martillos:

Fuente: todotecnologia-eso.blogspot.com.es

Consideraciones generales de uso y mantenimiento:

Utilizar siempre gafas de seguridad para proteger los ojos.
Utilizar guantes para proteger las manos.
Las herramientas aisladas bajo la norma IEC/EN 60900 son indicadas para trabajos en baja tensión, hasta 1000V en corriente alterna y 1500V en corriente continua.
No utilizar herramientas con láminas o puntas rotas, desgastadas o con cualquier señal de deterioro.
No cambiar la forma original de las herramientas.
No golpear las llaves, excepto aquellas que hayan sido fabricadas para esa finalidad.
Utilizar siempre herramientas cuyos encastres correspondan a la medida adecuada del tornillo o tuerca. Esto aumenta la vida útil de la herramienta y hace que la operación sea más segura.
Almacenar siempre las herramientas en sitios limpios y secos.
Respetar siempre el par (momento de fuerza o torque) establecido por la norma para cada tamaño de herramienta. No utilizar caños u otras barras extensoras para obtener más par.
Mantener siempre las herramientas de corte lejos del alcance de los niños.
Todas las herramientas aisladas IEC 60900 deben ser revisadas periódicamente.
Almacénelas en ambiente protegido y separado de objetos cortantes o puntiagudos para evitar perforaciones o roturas en el aislamiento.
